| 了解下一種動力電池密封釘及動力電池 |
| 發布作者： 蘇州中藍新能源科技有限公司 發布日期：2022-12-12 閱讀次數：1220次 |
|
| |
本實用新型屬于鋰離子電池技術領域，具體涉及一種動力電池密封釘，包括依次連接的握持段、與動力電池的蓋板配合的蓋合段和用于插入動力電池的注液孔的插入段，所述握持段、所述蓋合段和所述插入段內部設置有相互連接的通道。與現有技術相比，本實用新型通過在密封釘中設置通道，使電池內部與外部之間保持連通狀態，保證了電池生產過程中的正常正壓氦檢與烘烤干燥；同時，通過設置握持段、蓋合段和插入段，利用蓋合段和插入段對注液孔進行密封，有效防止了電池頂蓋焊接過程中產生的焊渣等異物掉落進電池內部，大大提高了電池生產的安全性。此外，本實用新型還公開了一種動力電池。

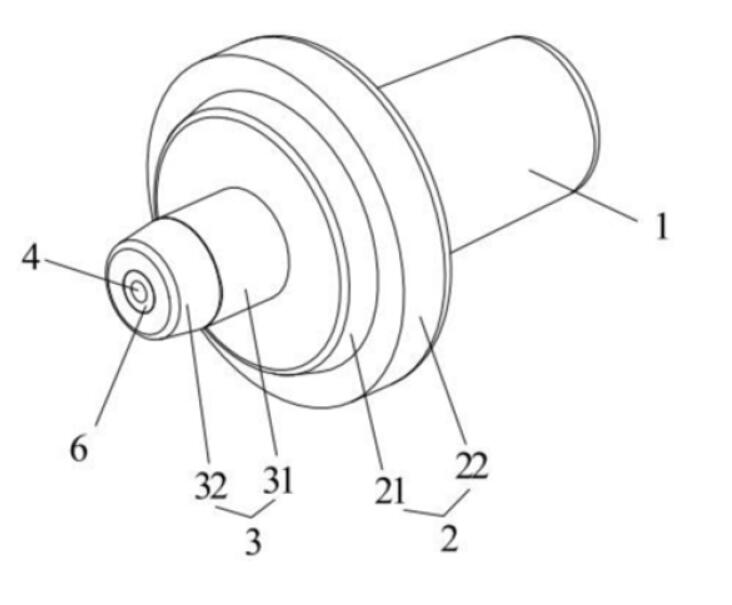

1 .一種動力電池密封釘，其特征在于：包括依次連接的握持段(1)、與動力電池的蓋板配合的蓋合段(2)和用于插入動力電池的注液孔的插入段(3)，所述握持段(1)、所述蓋合段(2)和所述插入段(3)內部設置有相互連接的通道(4)。
2 .根據權利要求1中所述的動力電池密封釘，其特征在于：所述插入段(3)包括插入段本體(31)和與所述插入段本體(31)連接為一體的定位部(32)，所述定位部(32)的直徑沿所述插入段(3)的端面方向逐漸減小。
3 .根據權利要求2中所述的動力電池密封釘，其特征在于：所述通道(4)內緊密套合有導管(6)，所述導管(6)穿設于所述握持段(1)、所述蓋合段(2)和所述插入段(3)。
4 .根據權利要求3中所述的動力電池密封釘，其特征在于：所述插入段本體(31)的直徑為D，所述導管(6)的直徑為0 .2D～0 .7D。
5 .根據權利要求1中所述的動力電池密封釘，其特征在于：所述蓋合段(2)包括貼合部(21)和遮擋部(22)，所述遮擋部(22)的直徑大于所述貼合部(21)的直徑。
6 .根據權利要求1中所述的動力電池密封釘，其特征在于：所述握持段(1)、所述蓋合段(2)和所述插入段(3)均為彈性塑料體。
7 .一種動力電池，包括：蓋板，具有注液孔(5)；其特征在于，所述動力電池還包括如權利要求1～6中任意一項所述的密封釘。
8 .根據權利要求7中所述的動力電池，其特征在于：所述注液孔(5)包括凹槽(51)和與所述凹槽(51)相連接的注液通孔(52)。
9 .根據權利要求8中所述的動力電池，其特征在于：所述插入段(3)與所述注液通孔(52)之間為過盈配合。
10 .根據權利要求8中所述的動力電池，其特征在于：所述蓋合段(2)與所述凹槽(51)密封連接。
|
| |
| |
| |
|
|
|
|
|
